导电炭黑母粒造粒机_pp导电炭黑母粒造粒机设备

以下是关于 导电炭黑母粒造粒机 的详细解析，涵盖设备选型、工艺设计、生产难点及解决方案，助您高效生产高分散性、高导电性能的炭黑母粒：

导电炭黑母粒特性与生产难点**

核心要求

   • 高导电性：炭黑添加量通常20-40%（需形成连续导电网络）。

   • 分散均匀性：炭黑易团聚，分散不良会导致导电性能不稳定。

   • 表面光洁度：颗粒表面需光滑，避免注塑/挤出时产生流痕。

生产挑战

   • 强磨损：炭黑硬度高（莫氏硬度2-3），加速螺杆、料筒磨损。

   • 高黏度熔体：高填充导致熔体流动性差，挤出压力大。

   • 粉尘污染：炭黑易扬尘，需严格密封与除尘。

造粒机选型与关键配置**

核心部件强化**

   • 螺杆设计：

     ◦ 螺纹组合：大导程输送块+密炼块（如KE45）+反向螺纹块（增强剪切）。

     ◦ 耐磨处理：螺杆表面碳化钨喷涂（厚度≥0.3mm），料筒内衬双金属合金。

   • 侧喂料系统：

     ◦ 双阶喂料（主喂料树脂，侧喂料炭黑），防止炭黑提前堵塞。

 辅助系统**

   • 真空排气：多段抽真空（去除挥发分及气泡）。

   • 熔体齿轮泵：稳定挤出压力（波动≤5%）。

   • 水环切粒系统：颗粒表面光滑，减少粉尘产生。

工艺流程与优化**

原料预处理

   • 炭黑干燥：120℃烘干2-4小时（含水率＜0.05%）。

   • 偶联剂处理：硅烷偶联剂（KH-550）预涂覆炭黑（提升与树脂结合力）。

混炼挤出

   • 温度控制：

     ◦ 基体树脂（如PE/PP）：180-220℃（根据熔指调整）。

     ◦ 炭黑喂料段降温10-15℃（防止局部过热结焦）。

   • 螺杆转速：250-400rpm（高转速增强分散，但需平衡磨损）。

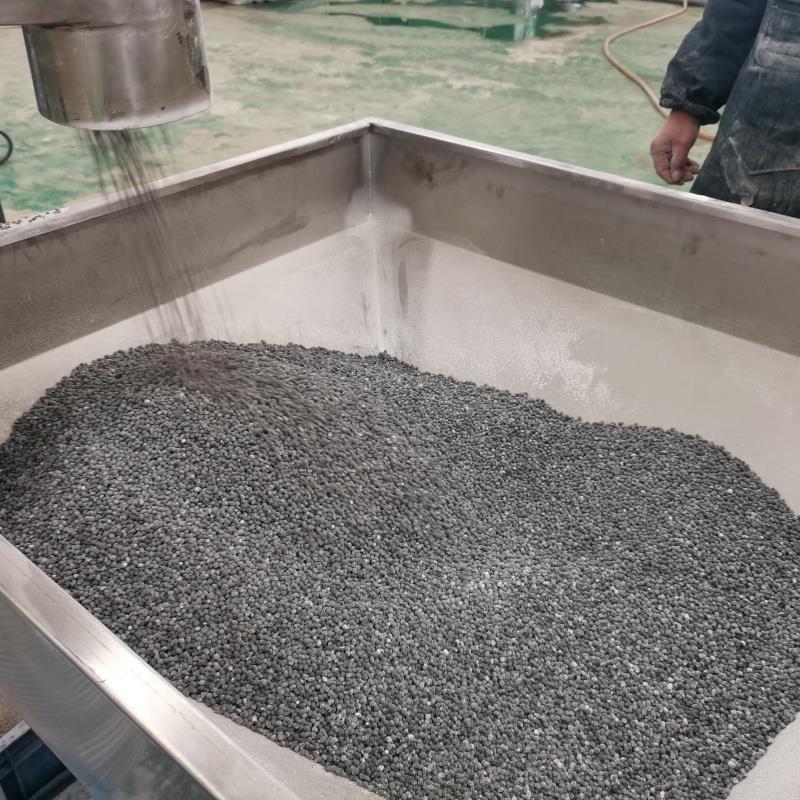

造粒与后处理

   • 水下切粒：水温≤50℃，颗粒直径2-3mm。

   • 烘干：80℃热风干燥1小时（防止结块）。

   • 筛分：振动筛去除直径＜1mm或＞4mm的颗粒。
