pe高填充母粒造粒机_pe高填充母粒造粒机生产线

以下是关于 PE高填充母粒造粒机 的全面解析，涵盖设备选型、工艺优化、生产难点及市场趋势，助您高效应对高填充母粒生产需求：

高填充母粒的特点与挑战**

定义：

   • PE基体中填充比例≥50%（常见填充剂：碳酸钙、滑石粉、玻纤、木粉等），用于降低成本或赋予材料功能性（如阻燃、增强）。

 生产难点：

   • 分散不均：高填充易团聚，需强力剪切分散。

   • 设备磨损：填充剂硬度高（如碳酸钙莫氏硬度3），加速螺杆/料筒磨损。

   • 熔体流动性差：高填充导致熔体黏度骤增，挤出压力大，易堵机。

   • 机型参数：

     ◦ 螺杆直径：Φ65-120mm（视产能需求）。

     ◦ 长径比（L/D）：≥40:1（延长混炼时间，提升分散性）。

     ◦ 扭矩等级：≥11Nm/cm³（高填充需高扭矩抗负载）。

螺杆组合设计**

   • 螺纹元件：

     ◦ 采用大导程输送块+密炼块（如KB45混炼块）组合，增强剪切分散。

     ◦ 反向螺纹元件（如左旋螺纹）用于建压和延长停留时间。

   • 耐磨处理：

     ◦ 螺杆表面喷涂碳化钨（WC）或采用双金属合金（耐磨层厚度≥2mm）。

     ◦ 料筒内衬氮化硼（BN）或高硼合金。

辅助系统配置**

   • 侧喂料系统：

     ◦ 双阶侧喂料（主喂料PE树脂，侧喂料填充剂），防止填充剂提前堵塞。

   • 强制排气系统：

     ◦ 多段真空排气（去除填充剂挥发分及熔体气泡）。

   • 熔体泵：

     ◦ 齿轮泵稳压，解决高填充熔体压力波动问题。

工艺流程与优化**

原料预处理：

   • 填充剂干燥：碳酸钙/滑石粉需烘干至含水率＜0.1%（沸腾干燥机）。

   • 偶联剂处理：填充剂预涂覆硅烷偶联剂（KH-550或钛酸酯），提升与PE的相容性。

混炼挤出：

   • 温度控制：

     ◦ PE基体：160-200℃（LDPE取低温，HDPE取高温）。

     ◦ 填充剂加入段降温10-20℃，避免熔体黏度过高。

   • 螺杆转速：200-400rpm（高填充需低速高扭矩）。

造粒方式：

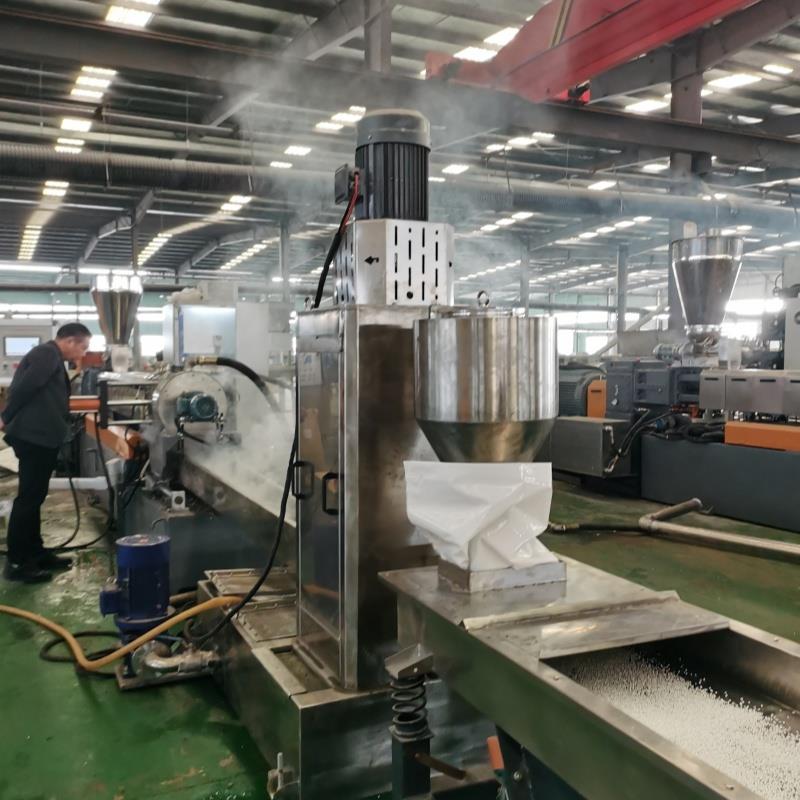

   • 水环切粒：适合高填充母粒（颗粒均匀，冷却充分）。

   • 水下切粒：产能高，但需控制水温（≤50℃）防止PE骤冷脆化。

后处理：

   • 烘干：80℃热风循环干燥，防止颗粒吸潮结块。

   • 筛分：振动筛去除超大/碎屑颗粒（合格率≥98%）。

生产注意事项**

配方优化：

   • 润滑剂添加：硬脂酸锌/PE蜡（0.5-1.5%）改善流动性。

    载体树脂选择：低熔指PE（如MI=2g/10min）更易包覆填充剂。

环保与安全：  常见问题与解决方案**

| 问题                | 原因                  | 解决措施                          |

|-------------------------|---------------------------|---------------------------------------|

| 颗粒表面粗糙、有白点    | 填充剂分散不均            | 增加密炼块数量，提高螺杆转速          |

| 挤出机电流过高          | 熔体黏度过大或螺杆磨损    | 添加润滑剂，检查螺杆间隙              |

| 颗粒强度低、易碎        | 填充剂与PE结合力差        | 预涂偶联剂，提高混炼温度              |

| 堵网频繁                | 杂质多或熔体过滤不足      | 加强原料筛分，增加过滤网层数          |

市场趋势与增效方向**

 高填充母粒应用扩展：

   • 环保领域：生物降解母粒（PLA+淀粉填充）。

   • 功能化：导电母粒（填充碳黑/石墨烯）、阻燃母粒（填充氢氧化镁）。

设备升级趋势：

   • 智能化：搭载AI控制系统，实时优化螺杆组合与工艺参数。

   • 节能化：电磁加热（能耗降30%）、能量回收系统（废热再利用）。

工艺创新：

   • 双阶挤出：第一阶混炼，第二阶造粒，提升填充比例至85%以上。

   • 超临界CO₂辅助：改善高填充熔体流动性，减少设备负载。

通过以上方案，可显著提升PE高填充母粒的生产效率与产品品质，同时降低设备损耗与能耗。如需进一步定制工艺方案（如具体填充剂类型与比例），可提供详细参数！
