EVA改性造粒机设备_EVA改性造粒机代加工_蚌埠佳德

EVA改性造粒机工艺流程主要针对EVA树脂（乙烯-醋酸乙烯共聚物）在添加改性助剂（如填料、增塑剂、抗氧剂、交联剂等）后的熔融共混与造粒过程。根据当前公开资料，结合主流工业实践，其典型工艺流程如下：

EVA改性造粒核心工艺流程

原料预处理

   - 按配方称取EVA树脂（VA含量通常为5%~40%，熔融指数10–50 g/10min为宜）及改性助剂（如碳酸钙、滑石粉、DOP、DCP、抗氧剂等）。

   - 预混合：在高速混合机中低速搅拌3 min（500 rpm）加入抗氧剂、润滑剂，再高速搅拌8–10 min（1500 rpm）加入增塑剂与填料，使物料温度升至60–70℃，形成松散“抱团”状，无分层。

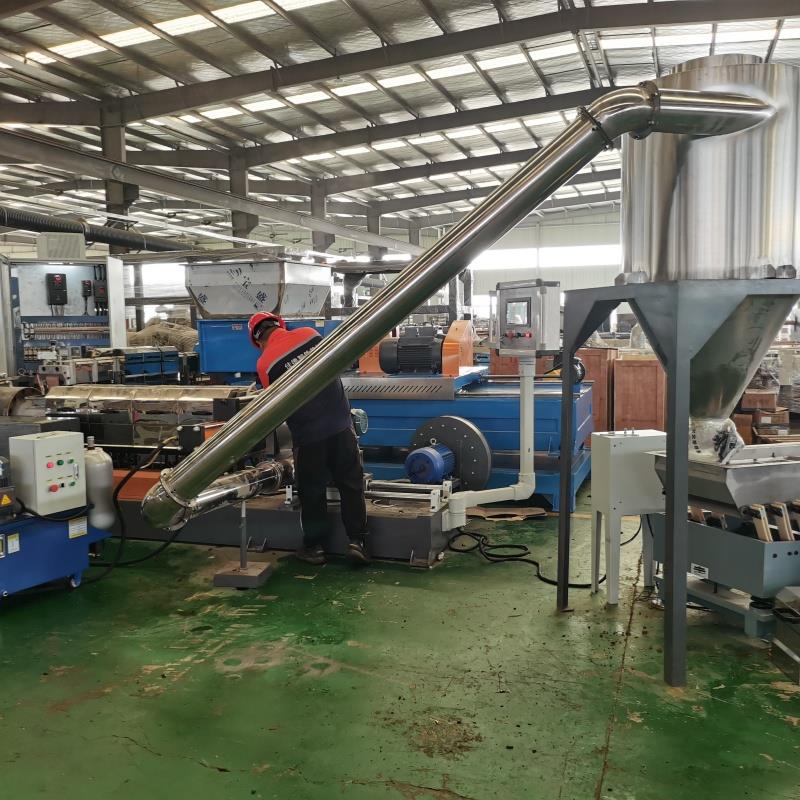

 熔融共混与挤出

   - 设备选择：

     - 小规模（≤150 kg/h）：单螺杆挤出机（SJ系列）。

     - 大规模或复杂改性（≥200 kg/h）：双阶挤出机组（锥形双螺杆 + 单螺杆）。

   - 温度设定（以双阶为例）：

     - 一阶（锥形双螺杆）：进料段120℃ → 压缩段150℃ → 熔融段170℃；

     - 二阶（单螺杆）：均化段165℃ → 机头160℃（低温保障外观）。

   - 真空排气（-0.08 MPa）脱除水分与挥发物；双层滤网（120目+80目）过滤杂质。

切粒成型

   - 水下切粒（主流）：熔体经模头（孔径3 mm）挤出，高速切刀（500–1500 rpm）在25–30℃水中切断，得φ3×3 mm颗粒，表面光滑、无粉尘。

   - 风冷热切（经济型）：空气冷却（风速10–15 m/s）后切粒，需控速防内应力开裂。

后处理

   - 离心脱水（含水率 ≤1%）→ 流化床干燥（60–70℃，15–20 min，最终含水率 ≤0.3%）→ 振动筛分（60目+12目）去除超细粉或大颗粒。

质量检验

   - 外观：表面光滑、无粘连、色泽均匀；

   - 熔融指数（MI）波动 ≤±0.5 g/10min（GB/T 3682-2000）；

   - 挥发物 ≤0.3%（105℃干燥2 h）；

   - 拉伸强度 ≥15 MPa。

特殊场景补充说明

- EVA废料再生：需增加三级筛选（人工初拣、振动筛、温水+表面活性剂清洗）、磁选与涡电流分选，干燥至含水率 ≤0.08%；破碎粒径控制在15–25 mm；熔融温度不超过170℃以防醋酸乙烯酯β断裂。

- 发泡EVA造粒：若用于后续发泡（如鞋材），配方中需加入交联剂（DCP）、发泡剂（AC）等，并采用密炼+造粒工艺，再经模压或注塑发泡。
