tpe片材挤出机_汽车内饰片材挤出机

TPE片材挤出机是专门用于生产热塑性弹性体（TPE）片材的设备，广泛应用于汽车配件、医疗器械、电子消费品等多个领域。下面为你详细介绍这类设备的核心信息。

选择TPE片材挤出机或代加工服务时，你还可以参考以下建议：

关注技术发展趋势：例如生物基TPE和可降解配方的研发是未来的重点方向，如果你的项目对环保有较高要求，可以优先考虑在这些方面有技术储备的供应商。

实地考察：如果订单量比较大，条件允许的话，尽可能去供应商的生产车间进行实地考察，亲眼看看设备状况、生产环境和质量控制流程。

原料准备与预处理

原料选择‌

根据产品需求选择SEBS基TPE颗粒，汽车用需耐高温（如添加抗老化剂），医疗级需符合生物相容性标准‌。

混合增塑剂（白油）、稳定剂等辅料，比例误差需控制在±0.5%内‌。

干燥处理‌

原料需在80℃下烘干2小时，避免熔融时产生气泡‌。

熔融挤出核心工艺

设备配置‌

工业级生产线采用双螺杆挤出机（如L/D比25:1），螺杆分段控温（进料段150℃→模头200℃）‌。

配备液压自动换网系统（过滤精度≤50μm）和衣架式模具，确保片材厚度均匀‌。

熔融塑化‌

螺杆转速20-60rpm，熔体压力控制在15-25MPa，避免剪切热过高导致降解‌。

熔体通过真空排气系统（真空度≥0.08MPa）去除挥发物‌。

成型与后处理

片材成型‌熔体经三辊压光机冷却定型（水温15-25℃），辊面温度梯度控制（上辊60℃→下辊40℃）‌。

牵引速度匹配挤出速度（如1.5m/min），公差控制在±0.2mm内‌。

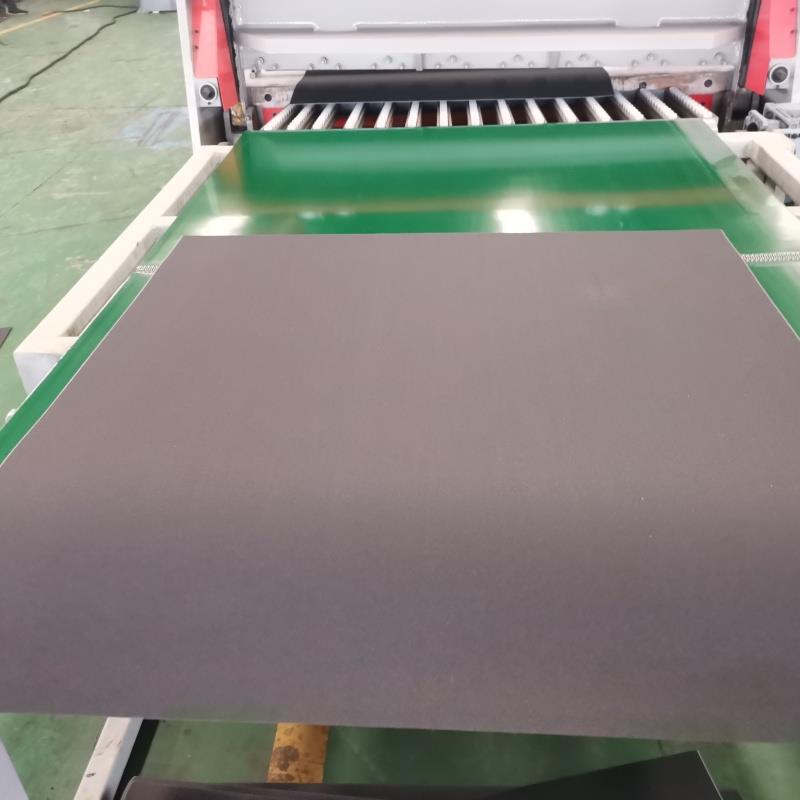

切割与质检‌

自动切边机去除毛边，分切为1-2m标准卷材‌。

检测项目包括厚度（千分尺测量）、拉伸强度（ASTM D412标准）‌。

四、常见问题解决方案

表面粗糙‌：降低模头温度5-10℃或提高牵引速度‌。

尺寸波动‌：检查冷却水流量（建议≥10L/min）或调整压光辊压力‌。
